室内运动场馆施工方案

2018-5-3 13:49:25      来源:
一)、项目说明
  体系优势
  主要材料性能的说明
  可靠优选的主材,先进牢靠的工艺结构保证,高信誉度的专业认证。
  材质选用以枫木为主的结构,美国NBA联赛场地均为枫木,在北美,欧洲及东南亚地区的运动场馆也多以枫木地板为主流。
 1、枫木主要特性如下:
  1、枫木是长纤维树种,具有其它硬木不可比拟的坚韧性,横纹、竖纹抗剪性能均为最佳,加工使用中不会产生木刺,可以保护运动员不受伤害。
  2、枫木硬度适中,经锤击试验印痕深度均小于其它硬木,同时由于不软不硬,令人脚感舒适。
  3、由于材质密实均匀,枫木无毛孔水管外露,不易吸潮变形,外观细腻光亮。
  4、色泽明快,天然色差视觉效果最佳,适合比赛及电视转播的感观美。
  5、因为属于长纤维,密度沿地板块均匀排列,平均耐磨性好,使用寿命极长。
  2、柞木主要特性如下:
  1、其木材比重大,质地坚硬、收缩大、强度高。结构致密,不易锯解,颜色教暗,易开裂、翘曲变形,不易干燥。
  2、耐湿、耐磨损,不易胶接,着色性能良好。目前装饰木地板用得较多。体育场馆地板近年来使用比例较小。
二)、生产技术及质量标准
  1、实木地板及复合实木地板生产,其加工精度可达0.1毫米之高,。生产机械设备主要有德国干燥窑,德国威力牌重型四面刨,意大利双端铣,荷兰砂霸砂光机等设备。
  2、 先进的木地板结构安装技术,维护方便快捷,木地板选料精良,工艺成熟先进,具有较强的耐用性。
  3、 施工过程中严格遵守设计要求,完全响应招标文件和采取各种质量保证措施,并严格执行以下标准:
GBJ206-83《木结构工程及验收规范》
  GB50209-95《建筑地面工程施工及验收规范》
  TY/T3.1997《体育用木地板质量检验标准》
德国DIN18032.2中对体育木地板运动性能指标规定(主要为球类反弹,震动吸收,摩擦系数,滚动负荷)。
  ◆ 球类反弹指标:是指标准篮球在木地板上反弹高度和在水泥地面反弹高度的百分比。
  ◆ 震动吸收:是指当运动员落到木地板上时,受到的反弹力占落到地板上的力的百分比,震动吸收大于标准规定的53%,有利于保护运动员,减少受伤。
  ◆ 摩擦系数:反映地板表面的滑移特性,地板太滑或太涩都不利于运动员的移动,标准规定在0.4~0.6之内。
  ◆ 滚动负荷:反映地板的承受运动员等载荷的能力。

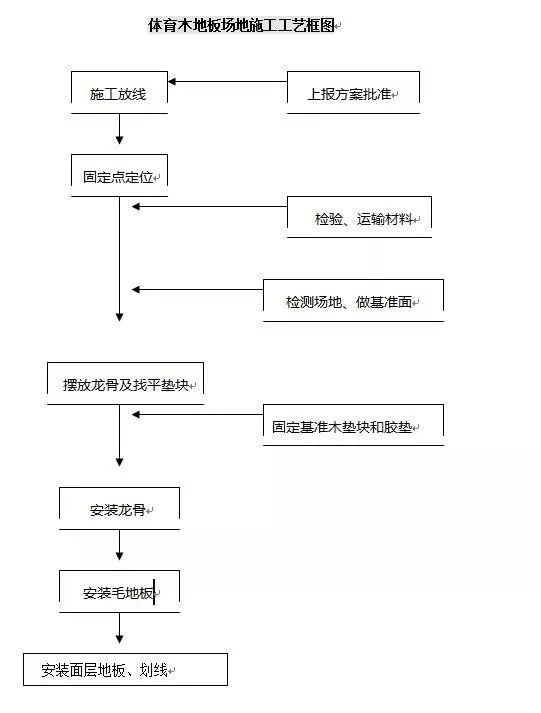

 三)、体育木地板施工工艺说明
 1、施工条件
  1) 木地板施工前土建工程必须完工并须清理干净,地面施工质量必须达到建筑图纸设计要求。
  2) 室内水、电、汽通风等安装工程结束,特别是水网管道必须经过打压实验,确认以达到设计要求,正常使用对木制地面不产生影响。
  3) 室内装饰顶棚、超声、电声、灯光等工程结束以免交叉施工时对木制地板施工造成影响。
  4) 地面湿度或平衡含水率与外界基本一致。
  5) 为需与其它工种交叉施工,应得到甲方允许统一安排。
 2、施工准备
  1) 施工工具及仪器:经纬仪、水平仪、木工万能机床、手提电刨、手提高速切割锯、抛光机、射钉枪、空气压缩机、手尺、3米直尺建筑木工常用工具。
  2) 材料物资:施工前的各项所需物资,必须运至甲方指定地点,并按产品性能要求妥善存贮,存贮能量应满足施工进度。
  3) 施工条件的检查:检查是否具备施工条件,对不符合施工要求的事项要做记录,甲方应责令有关部门限期解决,分清责任,特别是水、火、盗等。
  4) 施工进度,现场管理等有关制度编制:
  4.1)编制施工进度表:根据计划编制施工进度表。报承包单位及监理小组审核备档。
  4.2)成立施工班组:分为木工组、油漆组、普工班。进行技术交底,确定班组责任。
  5) 其它项:
  加强技按防火等教育,特别是遵守现场其它各单位的制度。
3、画龙骨及垫块的位置线
  按图纸画出主龙骨及垫块的位置线,以场地中心起至四周每纵横3米处的垫块为基准点做特殊标记。
4、检测场地
  用水准仪在基准点上测水泥地面的高度误差,同时做好记录,在基准点的水泥地面上标出高度值。
5、安装减震胶垫
  在基准点处安装10mm厚垫块基准垫块上面的标高误差不超过-1mm,有误差处用单板找平再用水准仪校对。
6、安装其它木垫
  用大于3米长度的铝合金平尺(或拉水平线)。横向和纵向跨于两基准垫块上,然后在铝合金平尺下面,按画线位置放入其它垫块,同时找平,与基准垫块同高,找平同上。
  7、安装龙骨
  将4×5cm(可配选其他尺寸)松木龙骨按线放在胶垫上,用50#钢钉(可选其他型号),将减震胶垫,找平垫块和龙骨钉死。用3米直尺全场龙骨上沿操平误差3米直尺-2mm。龙骨四面刷防火材料,(双层龙骨成井字形摆开胶垫放在两层龙骨中间,用50#钢钉(可选其他型号)固定,龙骨间距为 400mm) 。
  8、安装毛地板
  将多层实木毛地板互相错开,铺在主龙骨上用60mm圆钉斜向钉紧。
  9、铺防潮垫
  将防潮垫铺在毛地板下不许打折。
  10、铺面层地板
  将面层地板用专用地板钉成45度斜钉,钉在毛地板上,要求纵向成直线,接头要互相错开。
